熱循環

它是利用壓縮機的原理照成內部冷煤的循環 把空氣中的熱傳輸到水中. 因冷煤在系統中,由液態變成氣態時,會產生吸熱作用,由氣態變成液態時,會產生排熱作用,一面吸熱,一面排熱,就達成製熱效果的作用.

按熱力學第二定律既克勞修思不等律 (Inequality of Clausius) 說法,在大自然界中,熱可由高溫處轉向低溫處,若熱由低溫處傳向高溫處,必須藉由作功穫得.

熱泵熱水器是利用冷凍循環之五個主要配件：壓縮機、(熱交換器)冷凝器、冷媒控制器或稱阻流器（毛細管）、蒸發器等組合而成.

1. 壓縮機：以馬達為動力,將低壓低溫之氣態冷媒壓縮成高壓高溫之氣態冷媒,也是冷媒在系統中循環之動力來源.

2. 熱交換器：是將高壓高溫之氣態冷媒,經冷卻介質,水,冷卻（放熱）成高壓中溫之液態冷媒. 在蒸發器中由冷媒所吸收的室內熱量,即藉由熱教換器, 利用冷水送至保溫水箱當中.

3. 冷媒控制器：主要作用是將高壓中溫液態冷媒降壓成低壓中溫之液態冷媒,降壓之目的是配合蒸發器蒸發,使冷媒在低壓下能低溫蒸發（吸熱）.

4. 蒸發器：是將低壓中溫液態冷媒蒸發吸熱成低溫低壓之氣壓冷媒,當室內空氣流經蒸發器,此時冷媒吸收室內空氣之熱量而蒸發,造成流經蒸發器之室內空氣下降,達成冷氣目的.

5. 冷媒：是一種容易揮發的液體,在冷凍系統管路中循環,好比人體之血液一樣,在蒸發器中扮演吸熱的作用,在冷凝器中扮演放熱作用.

弘利直流超導式熱交換器

Allmega Directional Heat Exchanger (Based on superconductive technology)

熱交換器是一種裝置做為兩種不同物態(液態與氣態)的溫度傳輸

• 主要材質:不鏽鋼

• 外殼材質: 不鏽鋼加陽極處理 (roughness of surface RA<8u/inch, 0.20um, #400)

• 蕊心: 超導熱管

熱導管(heat-pipe)是一種高熱傳導性的裝置,它是利用微小溫度差來傳送大量熱能的工具. 蒸發端受熱時,此一加熱的能量會把管壁附近的工作流體汽化,此時受熱端之蒸氣壓力會昇高,使蒸氣往壓力較低冷凝端移動而產生蒸氣流. 蒸氣在冷凝端冷卻後釋放出其潛熱,而凝結成液體,藉毛細力迴流到蒸發端而完成一個循環. 此項裝置的導熱速度將比銅的導熱速度快數千倍.

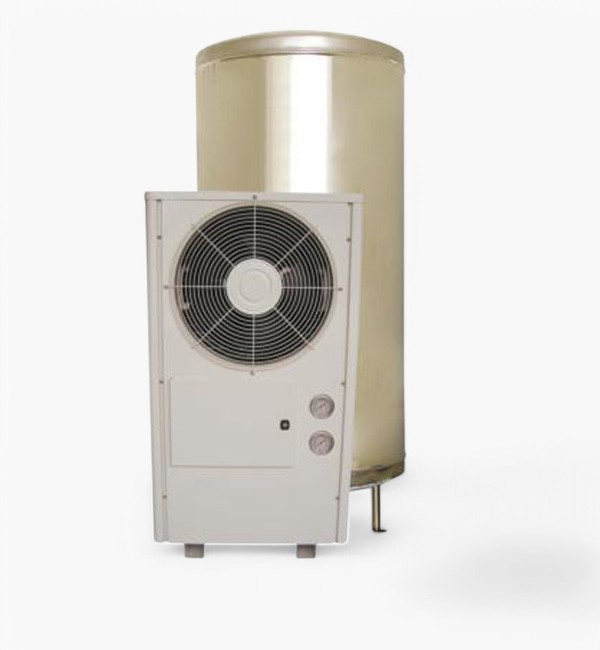

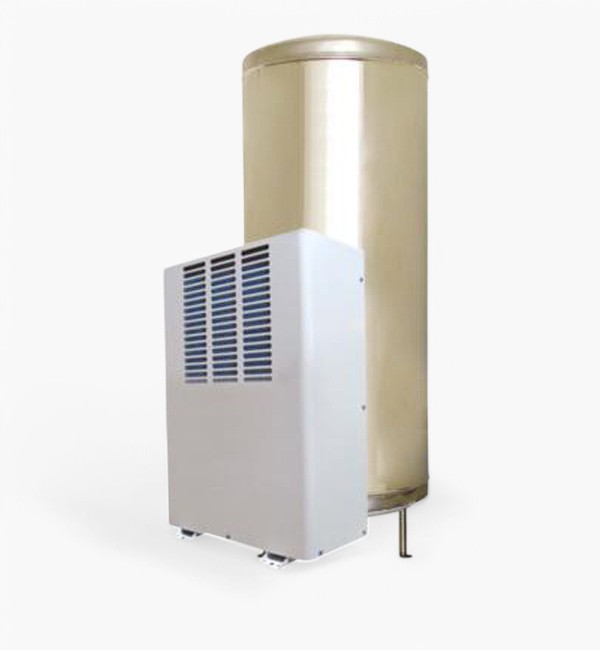

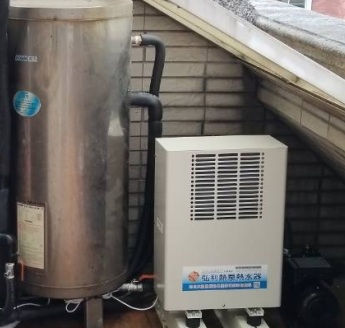

熱水擴充循環系統

當熱泵系統的溫度達到40°C 以上時,循環泵浦自動啟動,將儲水槽內低溫的水輸送至熱泵主機加熱後再送回熱水儲存槽上方; 當熱泵主機和儲水槽的溫度均達到57°C以上時,則泵浦運轉停止.以上控制運轉系統全由微電腦自動控制。

熱水器成本花費比較

假設條件:

• 五人家庭每日熱水平均需求量約250公升.
• 冷水由21°c加熱成58°c熱水,需9,250仟卡熱量.

能源時價: 2007年6月

• 家用電: NT$2.73 / 度
• 液化瓦斯: NT$32.5 / 公升
• 柴油: NT$24.6 / 公升

• 柴油鍋爐 = 6,612仟卡 / 公升
• 液化瓦斯 = 9,000仟卡 / 公升
• 電熱水器 = 774 仟卡 / 度
• 熱泵 = 2752 仟卡 / 度

(升溫所需熱量) ÷ (熱源效率) × (能源時價) = 五人每日所需的電費

• 柴油鍋爐 = 9250 / 6612 * 24.6 = $34.5
• 液化瓦斯 =  9250 / 9000 * 32.5 = $33.5
• 電熱水器 =  9250 / 774 * 2.73 = $32.8
• 熱泵 = 9250 / 2750 * 2.73 = $9.2
